在現代電子系統中，功率管理芯片扮演著至關重要的角色，它們不僅能夠實現高效的電源轉換，還能提供多種保護功能，確保系統的穩定運行。KP311BHWG 作為一款高性能的功率管理芯片，以其集成度高、功能強大和應用廣泛而備受關注。本文將詳細介紹 KP311BHWG 的應用電路圖及其各引腳功能，幫助工程師更好地理解和應用這款芯片。
KP311BHWG 是一款專為開關電源設計的智能功率管理芯片，廣泛應用于適配器、充電器和 LED 驅動器等領域。它集成了多種先進的功能，包括過壓保護、欠壓保護、過流保護、短路保護以及溫度補償等。這些功能使得 KP311BHWG 能夠在復雜的電源環境中保持高效和穩定的工作狀態。
圖1展示了 KP311BHWG 在開關電源中的典型應用電路。該電路包括輸入電源、變壓器、反饋網絡和保護電路等部分。KP311BHWG 通過內部的 PWM 控制器和功率開關管，實現對電源的高效轉換和穩定輸出。
輸入電源：輸入電源通過變壓器的初級繞組連接到 KP311BHWG 的輸入端，為芯片提供工作電壓。
變壓器：變壓器用于實現電壓轉換和電氣隔離。KP311BHWG 的輸出通過變壓器的次級繞組提供給負載。
反饋網絡：反饋網絡用于監測輸出電壓，并將其與內部參考電壓進行比較，以實現穩定的輸出電壓調節。
保護電路：KP311BHWG 集成了多種保護功能，包括過壓保護、欠壓保護、過流保護和短路保護等。這些保護功能通過內部電路實現，確保在異常情況下保護芯片和負載。

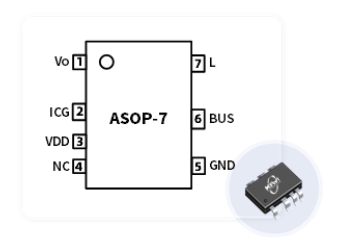

KP311BHWG 通常采用 SOP7 封裝，具有 7 個引腳。每個引腳都有特定的功能，以下是詳細的引腳功能介紹：
引腳 1：Vo (Output Voltage)
功能描述：此引腳提供芯片的輸出電壓。在電壓調節器應用中，這是調節后的穩定電壓輸出端。
應用注意事項：確保輸出電壓端與負載正確連接，并根據需要添加適當的去耦電容以減少電壓波動。
引腳 2：ICG (Internal Control Ground)
功能描述：此引腳是芯片內部控制電路的接地端。它為芯片的內部電路提供參考地電位。
應用注意事項：ICG 引腳應直接連接到系統的地平面，以確保穩定的地電位和減少噪聲干擾。
引腳 3：VDD (Power Supply Voltage)
功能描述：此引腳是芯片的主電源輸入端，為芯片提供工作電壓。
應用注意事項：VDD 引腳應連接到適當的電源電壓，并確保電源電壓在芯片的工作電壓范圍內。
引腳 4：NC (No Connection)
功能描述：此引腳未連接，沒有功能。在芯片設計中，NC 引腳用于占位，以保持封裝的一致性。
應用注意事項：NC 引腳不需要連接任何電路，但在 PCB 設計中應考慮其物理位置，避免與其他電路元件沖突。
引腳 5：GND (Ground)
功能描述：此引腳是芯片的主要接地端，用于連接系統的地平面。
應用注意事項：GND 引腳應與系統的地平面有良好的電氣連接，以確保穩定的地電位和減少電磁干擾。
引腳 6：BUS (Bus)
功能描述：此引腳可能用于多種功能，如數據總線、控制總線或電源總線，具體取決于芯片的應用。
應用注意事項：BUS 引腳的功能和連接方式應根據芯片的具體應用和設計來確定。
引腳 7：L (Light)
功能描述：此引腳可能用于指示燈或光耦合器的連接，用于狀態指示或電氣隔離。
應用注意事項：L 引腳的應用取決于芯片的設計。如果用于指示燈，應連接適當的限流電阻。
在適配器設計中，KP311BHWG 可以實現高效的電源轉換和穩定的輸出電壓調節。通過合理設計反饋網絡和電流采樣電路，可以確保適配器在不同負載條件下的穩定性和高效性。例如，在一個 12V/1A 的適配器設計中，KP311BHWG 可以實現高達 85% 的轉換效率，并提供過壓、欠壓和過流保護功能。
在 LED 驅動器設計中，KP311BHWG 可以實現精確的電流控制和穩定的電壓輸出。通過連接一個采樣電阻和反饋網絡，可以實現 LED 的恒流驅動。例如，在一個 24V/1A 的 LED 驅動器設計中，KP311BHWG 可以實現高達 90% 的轉換效率，并提供過壓、欠壓和過流保護功能，確保 LED 的安全運行。
KP311BHWG 作為一款高性能的功率管理芯片，憑借其集成的多種保護功能和靈活的引腳配置，成為開關電源設計中的理想選擇。通過合理設計應用電路和優化引腳功能，可以實現高效的電源轉換和穩定的輸出電壓調節。無論是在適配器、充電器還是 LED 驅動器設計中，KP311BHWG 都能夠提供可靠的性能和卓越的效率。
