PN8034是一款由芯朋微（Chipown）推出的高性能非隔離交直流轉換芯片，廣泛應用于小家電和輔助電源等領域。它集成了PFM控制器和650V高雪崩能力智能功率MOSFET，能夠實現極簡的外圍電路設計。

PN8034的主要型號

PN8034主要有兩種封裝形式：

SOP-7封裝：適用于緊湊型設計，半封閉式穩態輸出功率為3.0W（@230VAC），峰值功率可達3.6W。

DIP-7封裝：提供更高的輸出功率，半封閉式穩態輸出功率為3.6W（@230VAC），峰值功率可達4.2W。

兩種封裝形式均支持12V輸出，最大輸出電流為300mA。

PN8034的功能特征

集成高壓啟動模塊

PN8034內置高壓啟動模塊，能夠實現系統快速啟動和超低待機功耗，待機功耗低于100mW。

高雪崩能力MOSFET

芯片內置650V高雪崩能力智能功率MOSFET，適用于寬電壓范圍（85-265VAC）的應用場景。

內部框架圖

優化的EMI特性

PN8034采用降頻調制技術，能夠有效改善電磁干擾（EMI）特性，確保電源系統在復雜環境下的穩定性。

全面的保護功能

過流保護（OCP）：防止輸出電流過大，保護電源和負載。
過溫保護（OTP）：在芯片溫度過高時自動關閉，防止熱損壞。
欠壓保護（UVLO）：確保芯片在低電壓條件下安全工作。

優異的負載調整率和效率

PN8034在不同負載條件下均能保持較高的轉換效率，負載調整率優異，適合小家電和輔助電源等應用場景。

兼容性與替代性

PN8034是PN8024的升級版本，可以直接兼容PN8024，且在性能上有所提升，例如ESD能力提升至8kV，外圍電路更加精簡。

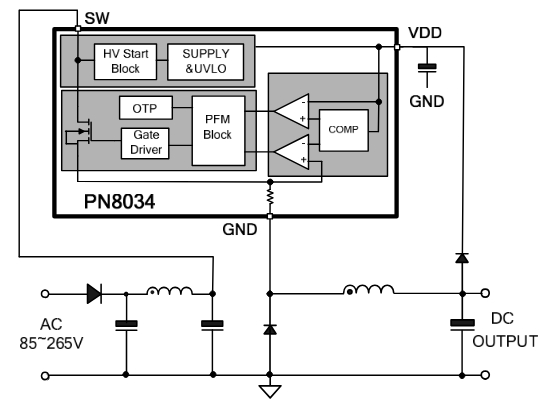

典型應用圖及應用領域

PN8034適用于多種小功率非隔離電源場景，包括但不限于：

小家電（如電飯煲、暖風機、咖啡機等）。
非隔離輔助電源。

總結

PN8034憑借其高性能、低功耗、高可靠性和極簡的外圍電路設計，成為小功率非隔離電源設計的理想選擇。它不僅能夠滿足嚴格的EMI要求，還能通過全面的保護功能確保系統的穩定運行。
