在當今電子設備日益復雜、功能不斷增加的背景下，電源管理芯片的重要性愈發凸顯。一個高效、穩定且體積小巧的電源解決方案，不僅能提升設備的整體性能，還能滿足日益嚴格的節能和小型化需求?；蹌撔疽⊿i-Shine）推出的SI1321X系列產品，憑借其卓越的性能和創新的設計，為電源管理領域帶來了新的突破。本文將深入探討SI1321X系列產品的優點、型號、推薦應用電路、規格、實物圖以及PCB板設計等方面，全面展示其在電源管理領域的獨特魅力。

產品優點

SI1321X系列產品以其創新的設計理念和卓越的性能，為電源管理領域帶來了諸多革新。以下是該系列產品的關鍵優點：

無需復雜元件，簡化設計

SI1321X系列無需繞線電阻、壓敏電阻，即可通過2KV浪涌測試；無需π形濾波、色環電感、安規電容，也能輕松通過EMI測試。這種設計極大地簡化了電路設計，減少了元件數量，降低了成本，同時也提高了系統的可靠性和穩定性。

超小體積，適應性強

該系列產品采用超小體積設計，外圍電路簡潔，走線簡單，無需大號工字電感和大體積電解電容。這種緊湊的設計使其能夠輕松適應各種小型化設備的需求，特別適合智能調光、小家電、智能家居等應用場景。

超強性能，高效穩定

SI1321X系列具備超低輸出紋波、超低負載調整率、超低線性調整率以及極快的瞬態響應能力。這些特性確保了輸出電壓的穩定性和純凈度，即使在負載變化較大的情況下，也能保持穩定的輸出。

低待機功耗，節能環保

在節能環保日益重要的今天，SI1321X系列產品的待機功耗小于50mW，這一特性使其在各種設備中都能實現高效的能源利用，符合現代電子設備對節能的要求。

產品型號

SI1321X系列產品提供了多種型號，以滿足不同應用場景的需求。以下是該系列的主要型號及其特點：

推薦應用電路

SI1321X系列產品的應用電路設計簡潔，易于實現。以下是兩種推薦的應用電路：

應用電路一

此應用電路支持貼片電感（CD32/CD43封裝規格）和色環電感（0307/0410/0510封裝規格）。電感規格為100uH，飽和電流大于250mA；220uH，飽和電流大于250mA。

應用電路二

此電路在應用電路一的基礎上，增加了可選電阻R1，用于提高EMI余量、浪涌和帶載能力。

電源規格

SI1321X系列產品的電源規格如下：

實物圖與PCB板設計

實物圖

PCB板設計

• 布線簡潔：由于外圍元件較少，布線應盡量簡潔，減少寄生效應。
• 電感和電容的布局：電感和電容應盡量靠近芯片，以減少走線長度和寄生電感。
• 接地處理：確保良好的接地，以提高電路的穩定性和抗干擾能力。

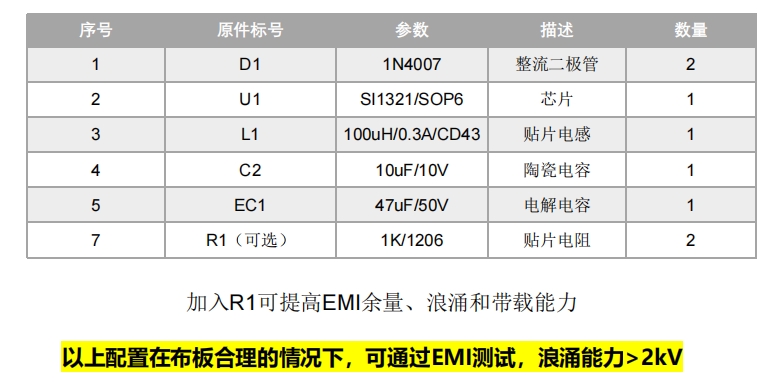

BOM表

總結
