在小功率電源適配器領域，高效率、高集成度和高精度的PWM功率開關芯片是實現高性能電源設計的關鍵。PL3328CD和PL3328CE作為兩款專為AC/DC反激式開關電源設計的芯片，憑借其原邊調節、高精度恒流/恒壓控制以及多種保護功能，成為小功率電源適配器的熱門選擇。盡管兩者在功能和應用上具有高度相似性，但在封裝形式、部分電氣參數以及應用場景的側重點上存在一些差異。本文將對PL3328CD和PL3328CE進行詳細對比，幫助工程師更好地選擇適合的芯片。
PL3328CD和PL3328CE均屬于PL3328C系列，是一系列高效率、高集成度、原邊調節的PWM功率開關，主要應用于AC/DC反激式開關電源。它們通過去除光耦以及次級控制電路，簡化了充電器/適配器等傳統恒流/恒壓的設計，從而實現高精度的電壓和電流調節。這種設計不僅提高了系統的可靠性，還降低了成本和PCB面積。

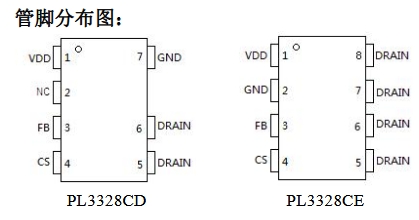

封裝類型：DIP-7
特點：DIP-7封裝是一種傳統的插件式封裝，適合于手工焊接和調試，廣泛應用于對安裝方式有特殊要求的場景。這種封裝形式便于在生產過程中進行檢查和維修，尤其適用于一些對自動化程度要求不高的小批量生產。
尺寸：DIP-7封裝的尺寸相對較大，但其引腳間距較大，便于手工操作。
封裝類型：SOP-8
特點：SOP-8封裝是一種表面貼裝封裝，具有尺寸小、散熱性能好、集成度高等優點。它適用于自動化生產，能夠有效提高生產效率和可靠性，尤其適合于對空間要求較高的應用場景。
尺寸：SOP-8封裝的尺寸較小，適合于高密度的PCB設計。
漏源擊穿電壓：650V
導通電阻：1.6Ω（在Id=2.5A, VGS=10V條件下）
漏源擊穿電壓：650V
導通電阻：1.8Ω（在Id=2A, VGS=10V條件下）
盡管兩款芯片的漏源擊穿電壓相同，但PL3328CD的導通電阻略低于PL3328CE，這意味著在相同條件下，PL3328CD的功耗會略低一些，從而在高負載時提供更高的效率。

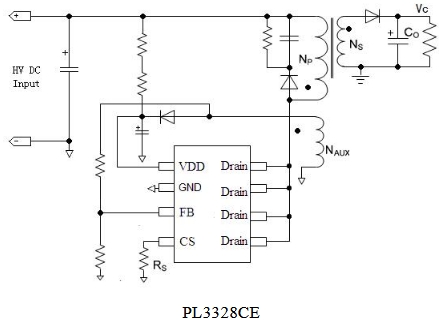

兩款芯片在其他電氣參數上基本一致，包括啟動電流、工作電流、欠壓保護閾值、過壓保護閾值等。這表明它們在基本的電氣性能上具有高度的兼容性，能夠滿足相同的應用需求。內部框架圖如下所示
由于其DIP-7封裝形式，PL3328CD更適合于一些對安裝方式有特殊要求的應用場景，例如：
工業控制設備：在一些需要手工焊接和調試的工業控制設備中，DIP-7封裝的PL3328CD能夠提供更高的靈活性。
小批量生產：對于小批量生產的產品，DIP-7封裝便于生產過程中的檢查和維修，降低了生產成本。
SOP-8封裝的PL3328CE則更適合于對空間要求較高的應用場景，例如：
小家電電源適配器：在一些對體積和重量有嚴格限制的小家電電源適配器中，PL3328CE的小尺寸能夠有效節省PCB面積。
高密度PCB設計：對于需要高密度PCB設計的產品，PL3328CE的SOP-8封裝能夠更好地滿足空間要求。
PL3328CD和PL3328CE作為兩款專為小功率24W電源適配器設計的芯片，具有高度的相似性和兼容性。它們的主要差異在于封裝形式和部分電氣參數上。PL3328CD的DIP-7封裝適合于手工焊接和調試，而PL3328CE的SOP-8封裝則更適合于自動化生產和高密度PCB設計。在選擇時，工程師應根據具體的應用需求和生產條件，綜合考慮封裝形式、電氣參數以及成本等因素，以選擇最適合的芯片。
