在現代家用電器市場中，電源適配器的效率和穩定性至關重要。今天，我們將深入剖析一款基于 BP86216P 的 12V2.5A 電源方案，其實測效率超過 85%，堪稱 30W 功率段的“小鋼炮”。

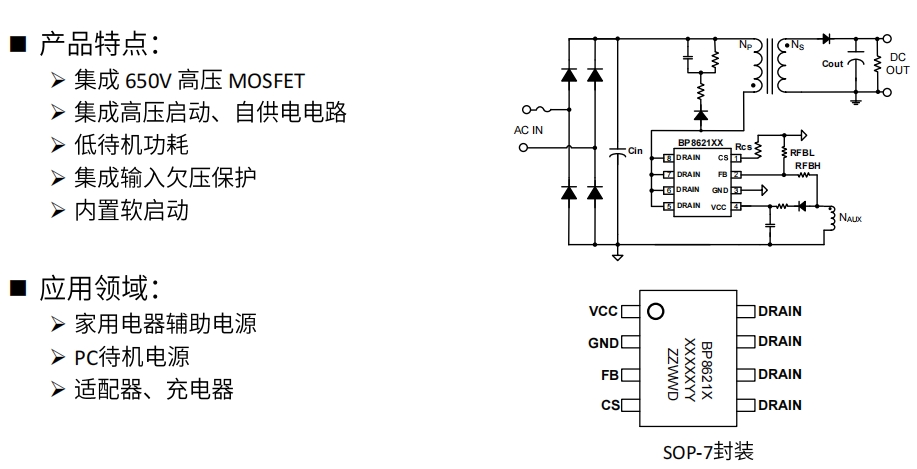

BP86216P 芯片概述

BP86216P 是由晶豐明源（BrightPower Semiconductor）推出的一款高性能電源管理芯片，專為中小功率電源適配器設計。它集成了 650V MOSFET，并采用先進的控制技術，能夠實現高效率、低待機功耗和優異的動態響應。

特點

• 集成 650V MOSFET：減少外圍元件，降低 BOM 成本。
• 高效率：滿載效率可達 85% 以上。
• 低待機功耗：僅 110mW（230VAC）。
• 多種保護功能：過壓、欠壓、過流、過溫保護一應俱全。
• 兼容性強：適用于多種家用電器，如路由器、機頂盒、智能插座等。

電源規格

以下是 BP86216P 12V2.5A 電源方案的關鍵規格：

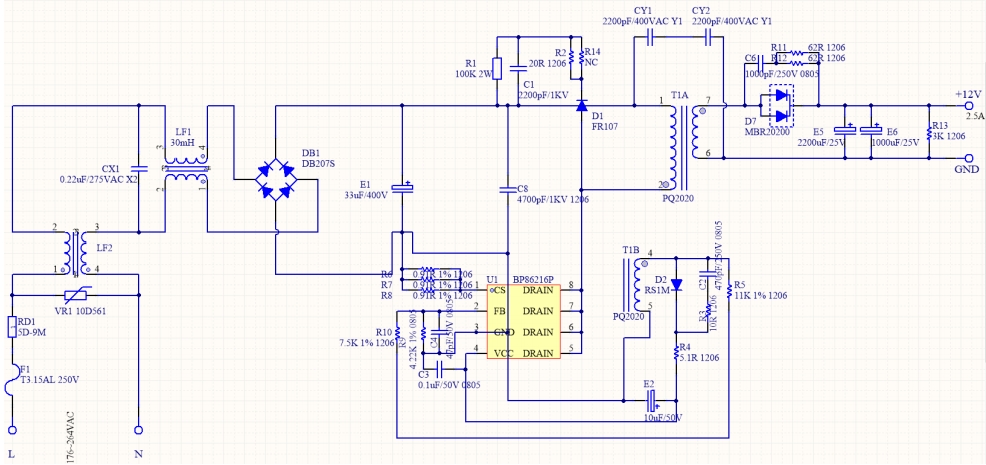

電路圖解析

BP86216P 的電路設計簡潔高效，以下是關鍵部分的解析：

1. 輸入濾波與整流

輸入端采用 Y 電容（CY1、CY2）和 X 電容（CX1）進行電磁干擾（EMI）濾波，確保電源在高電壓輸入時的穩定性。整流橋（DB1）將交流電轉換為直流電，為后續電路提供穩定的輸入。

2. 變壓器設計

變壓器（T1）采用 PQ2020 磁芯，初級繞組感量為 0.51mH，漏感量小于 2%。繞制規則精確，確保了高效率和低電磁干擾。

3. 反饋與控制

BP86216P 通過反饋引腳（FB）檢測輸出電壓，實現精準的恒壓控制。電流采樣電阻（RCS）用于過流保護，確保電源在異常情況下能夠快速響應。

4. 輸出濾波

輸出端采用電解電容（E5、E6）和瓷片電容（C3）進行濾波，確保輸出電壓的紋波小于 240mV，滿足大多數家用電器的要求。

PCB Layout

PCB 設計是電源性能的關鍵。BP86216P 的 PCB Layout 采用了緊湊的設計，確保了良好的散熱和電磁兼容性。關鍵元件如變壓器、MOSFET 和電解電容均采用合理的布局，減少了寄生參數的影響。

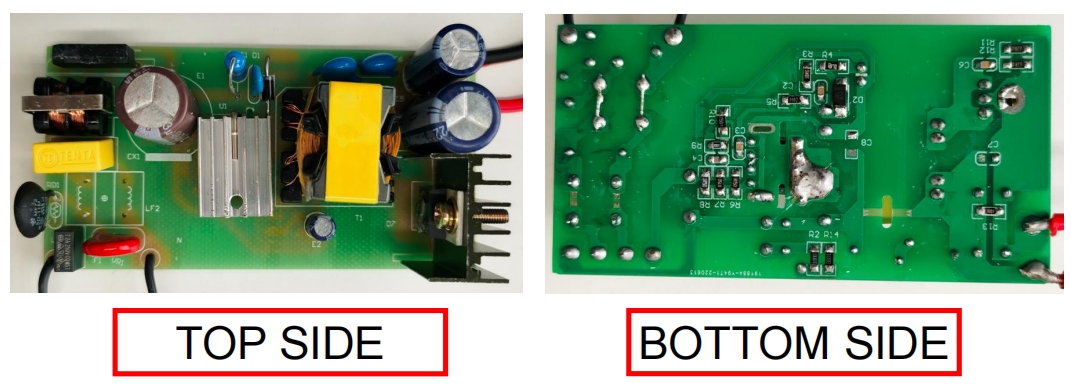

電路實物圖

從實物圖可以看出，BP86216P 的電路板設計簡潔明了。所有元件均采用貼片工藝，確保了生產的高效性和一致性。變壓器和電解電容的體積適中，能夠適應大多數小型電源適配器的外殼。

實測效率與性能

1. 效率曲線

在不同輸入電壓（175VAC、230VAC、265VAC）和負載比例下，BP86216P 的效率均超過 85%。以下是典型效率數據：

2. 待機功耗

在 230VAC 輸入下，BP86216P 的待機功耗僅為 110mW，遠低于行業標準。

3. 輸出電壓紋波

在滿載條件下，輸出電壓紋波小于 240mV，滿足 20MHz 帶寬的要求。

4. 動態響應

BP86216P 在 50%-100% 和 10%-90% 動態負載條件下，輸出電壓的波動小于 500mV，表現出優異的動態響應能力。

溫升測試

在環境溫度為 40℃的條件下，BP86216P 的溫升測試結果如下：

EMI 測試

BP86216P 的 EMI 表現優異，滿足 CISPR22/EN55022 Class B 標準，至少有 6dB 的裕量。通過合理設計濾波電路和變壓器繞制，確保了電源在高頻段的電磁干擾符合國際標準。

總結

BP86216P 12V2.5A 電源方案以其高效率、低待機功耗和優異的動態響應能力，成為 30W 功率段家用電器電源的理想選擇。其簡潔的電路設計和緊湊的 PCB 布局，不僅降低了生產成本，還提高了產品的可靠性和一致性。無論是用于路由器、機頂盒還是其他小型家用電器，BP86216P 都能提供穩定可靠的電源支持。
